C’est un peu le mode My Life, mais après tout, je me suis dit que ça pourrait intéresser quelques personnes. Je vous présente donc, en toute humilité, mon setup à Janvier 2017.

Tout ne s’est pas fait en un jour bien entendu : cela a demandé des mois, mais par touches successives, avec un peu de patience et de budget, on peut arriver à construire la parfaite antre du Nintendo Geek.

Et sans se faire engueuler pas sa femme

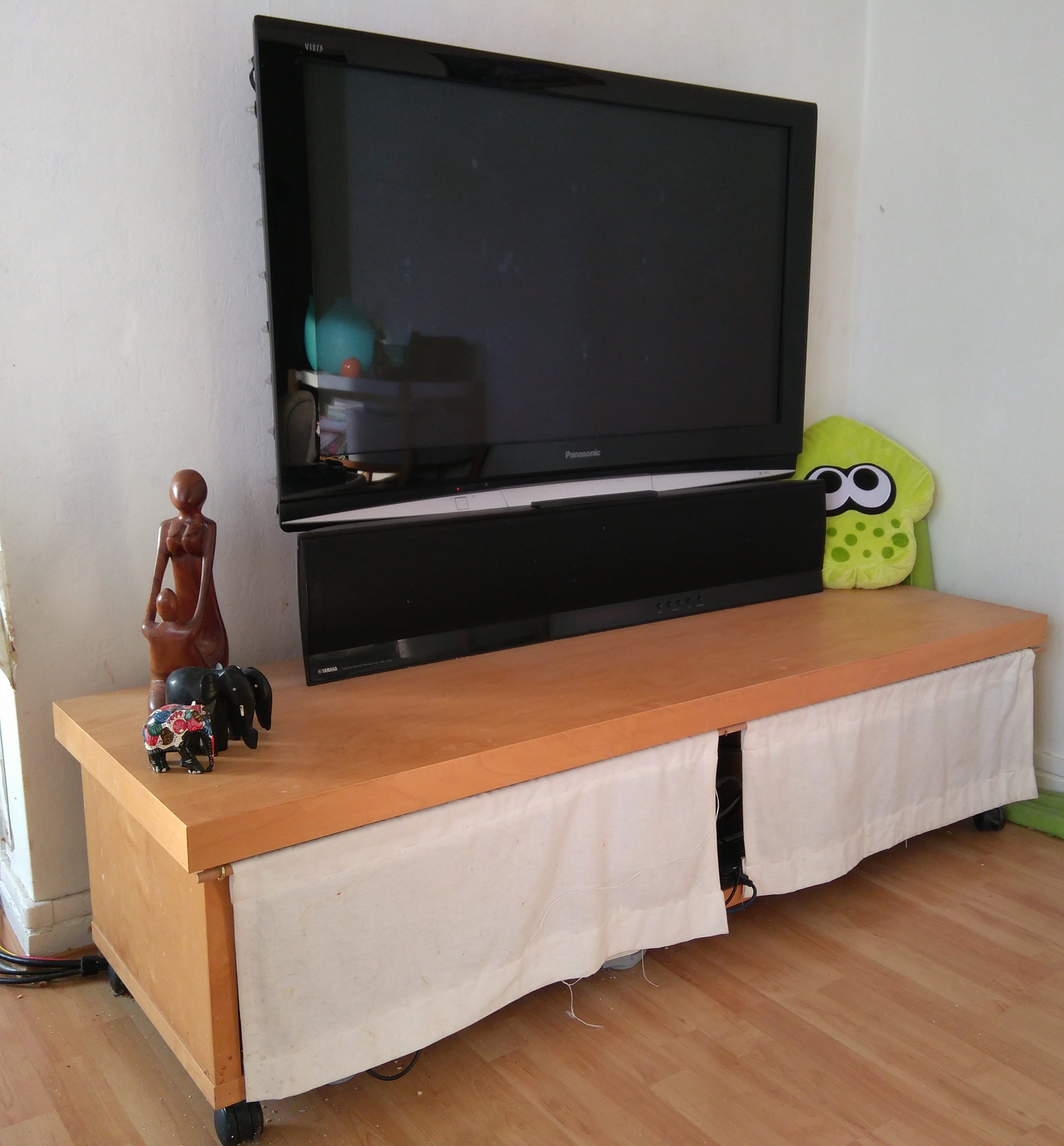

Je précise que tout ce fatras est malgré tout WAF-Compliant : tout est planqué dans un meuble IKEA sobre, mais fortement personnalisé, et comme vous allez pouvoir le constater, rien ne dépasse. Mais commençons donc par la liste de ce qui se trouve dans cette installation :

• l’écran principal est un Plasma Panasonic TH-42PZ81E, qui possède une excellente latence et un très bon upscale natif, surtout en 720p ;
• comme le son de cet écran est tout pourri (comme pratiquement tous les écrans plats d’un certain âge), il est suppléé par une barre de son Yamaha YSP-4100 qui fait à la fois office d’enceintes et d’amplificateur Home Cinema ;
• Pour la partie jeu, le Framemeister est évidemment au centre de tout : il me permet de brancher tout ce qui suit !
• ma WiiU directement en HDMI via le HDMI Passthrough du Framemesister
• mon GameCube (avec GameBoy Player) en RGB natif
• ma N64 moddée RGB (il s’agit du mod « officielle » FRA) ; de temps en temps, je la remplace par une N64 Jap moddée RGB (via le mod N64RGB de Tim Worthington)
• ma Super Nintendo PAL moddée 60Hz
• ma NES moddée RGB via le mod NESRGB de Tim Worthington
• un moniteur PC secondaire ViewSonic 21.5″ LED (VX2263SMHL) ;
• une carte de capture HD PVR Rocket de Hauppauge.

Mis à part la N64 PAL, je suis fier de pouvoir dire que j’ai réalisé moi-même tous ces mods, à la sueur de mon front .

Pour pouvoir enregistrer ce à quoi je joue ou pour pouvoir streamer, j’ai ajouté en sortie du Framemeister un répartiteur HDMI qui me permet de récupérer le signal sur mon bureau via un long câble HDMI sur le HD PVR Rocket qui fait aussi du HDMI Passthrough. Je peux ainsi non seulement enregistrer, diffuser mais aussi jouer sur mon bureau si la télévision est prise.

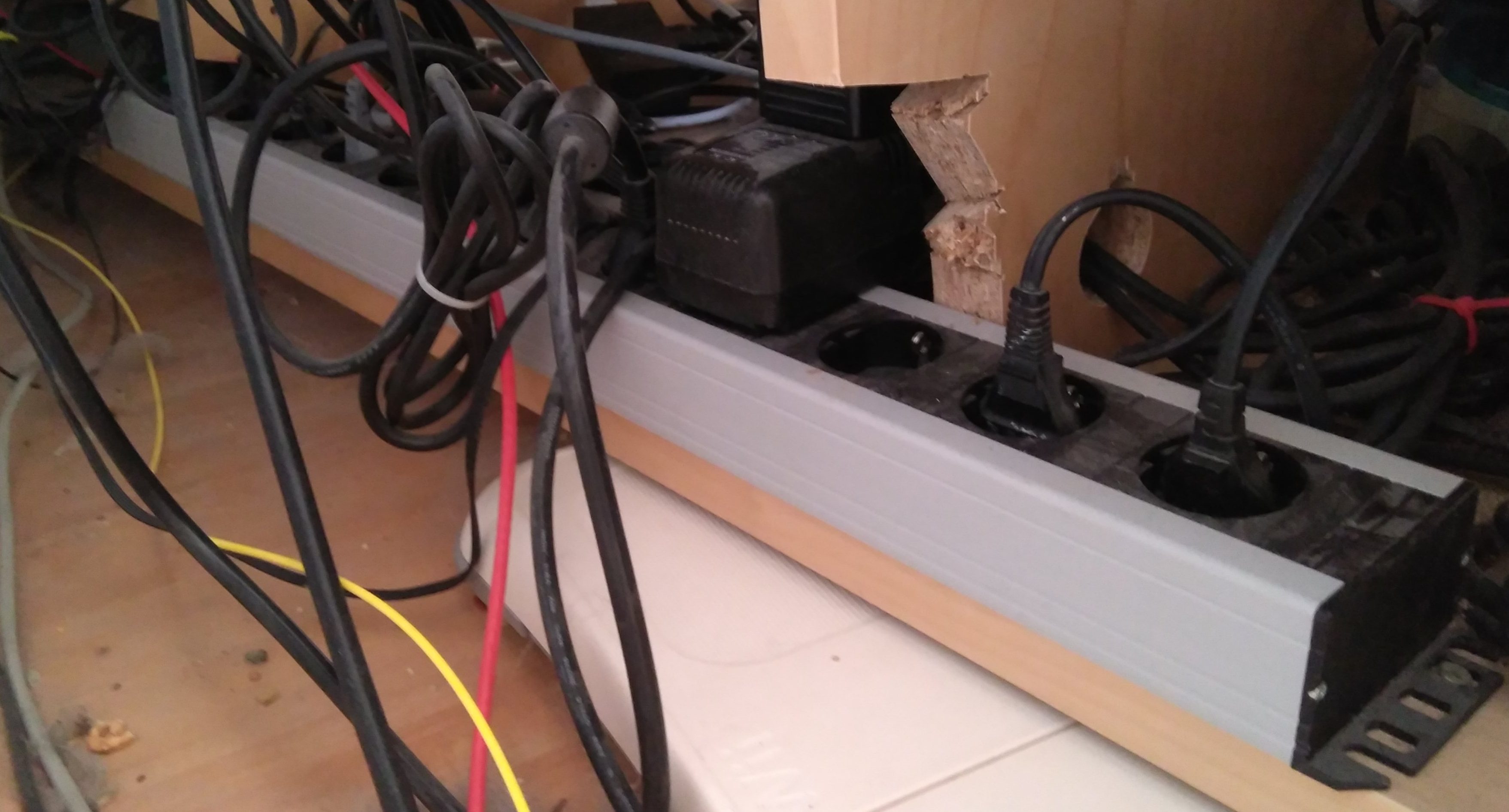

Pour le meuble IKEA lui-même (un vieil OPPLI), j’ai fixé à l’arrière un bandeau de 12 prises qui me permet de brancher chaque console sans tirer des câbles dans tous les sens. Cela permet également de déplacer le meuble en un seul bloc, sans se préoccuper des câbles.

Pour ce faire, il a fallu le démonter et creuser dans les planches verticales de séparations entre les cases pour faire rentrer ce bandeau gigantesque .

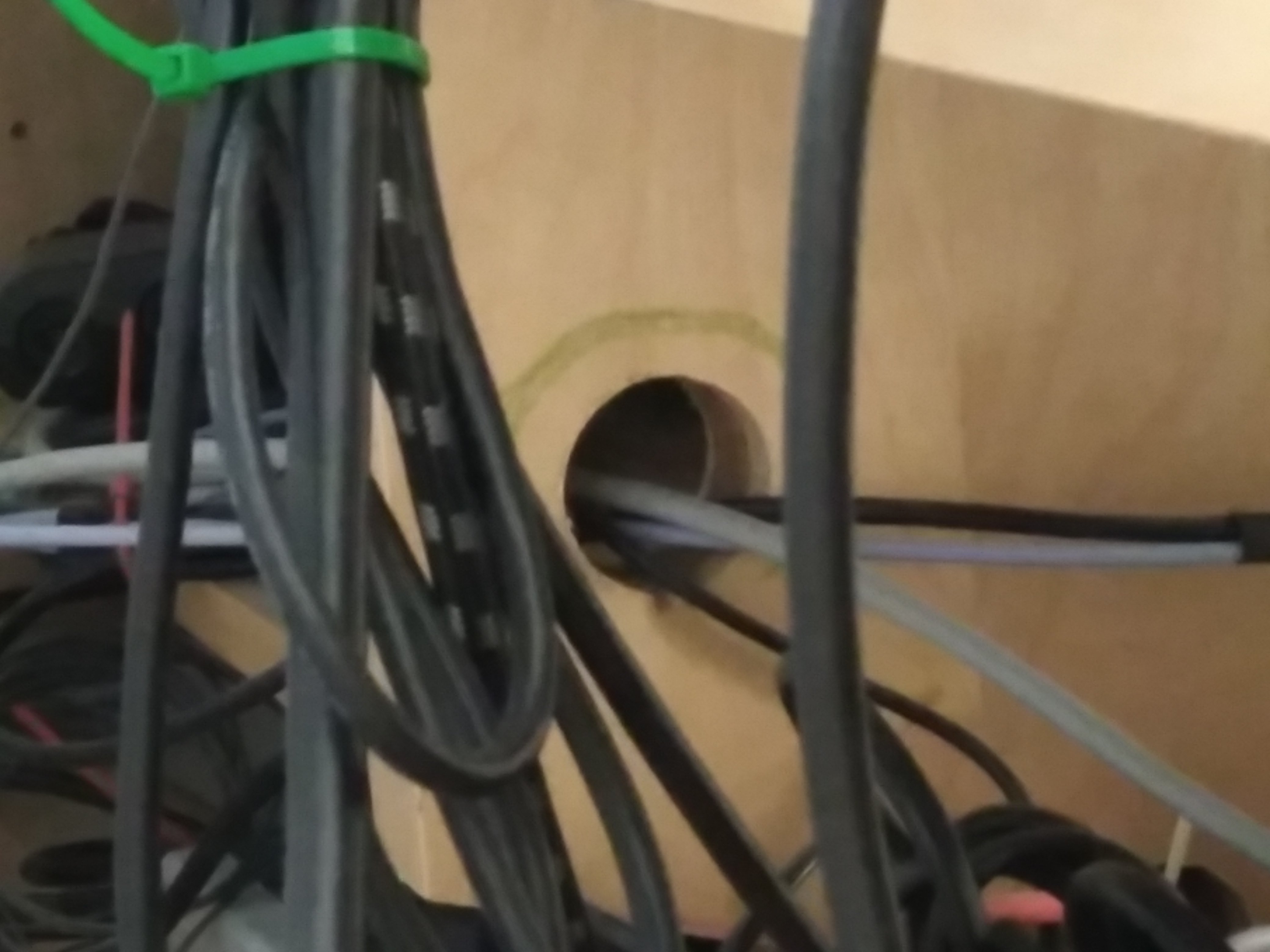

Pour compléter, j’ai fait quelques trous à la scie-cloche dans les planches verticales en question pour faire passer câbles audio/vidéo notamment.

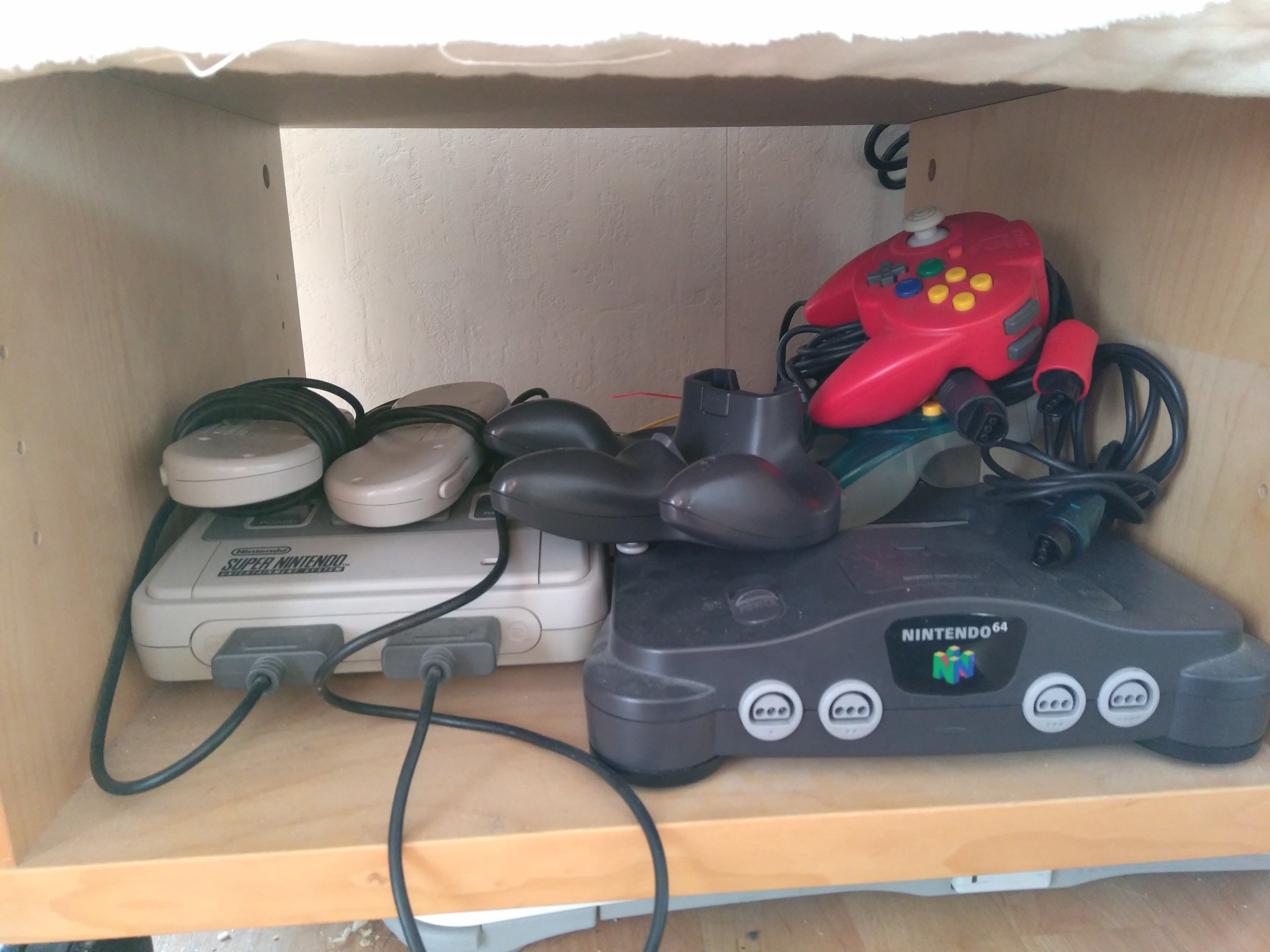

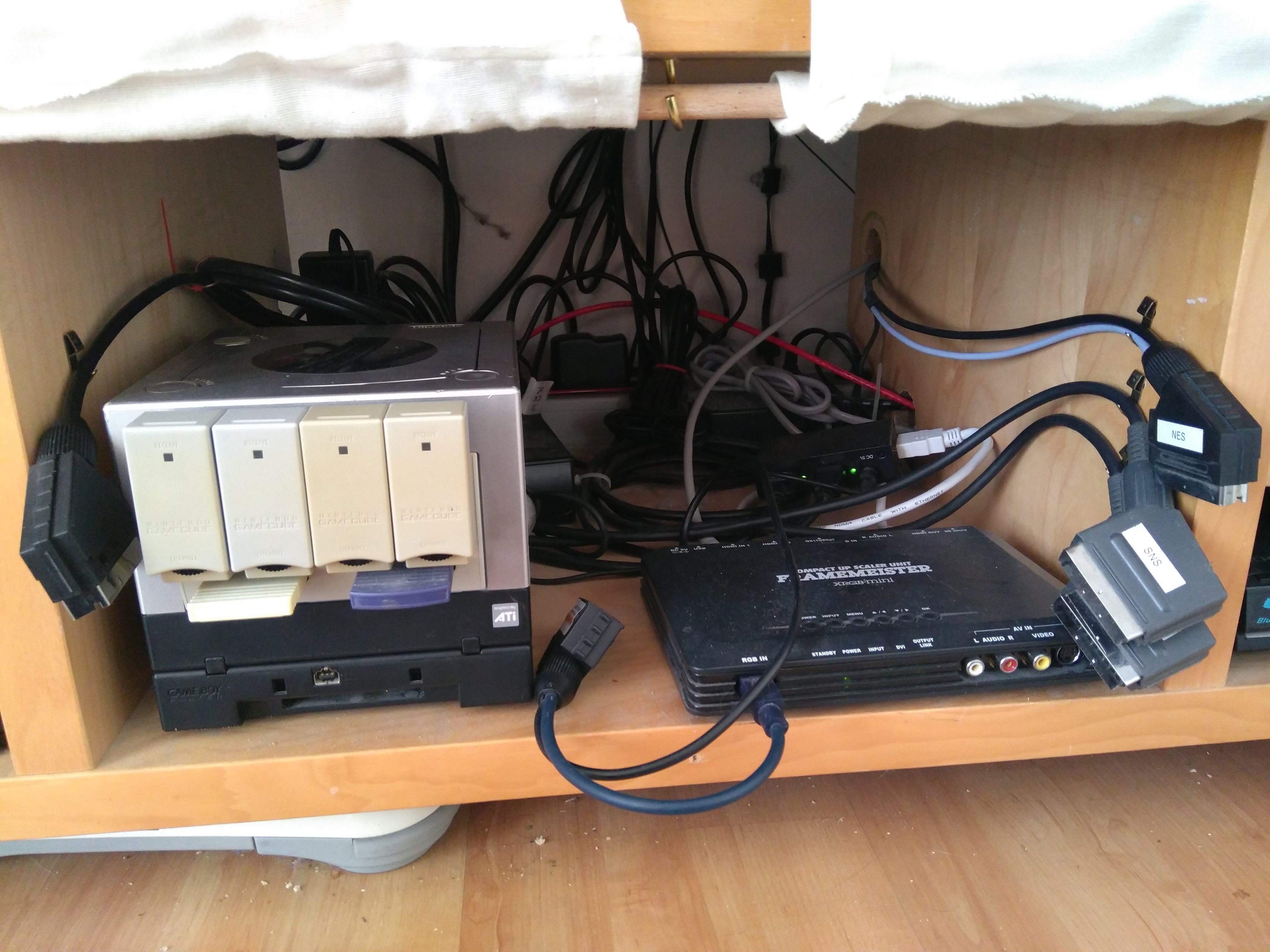

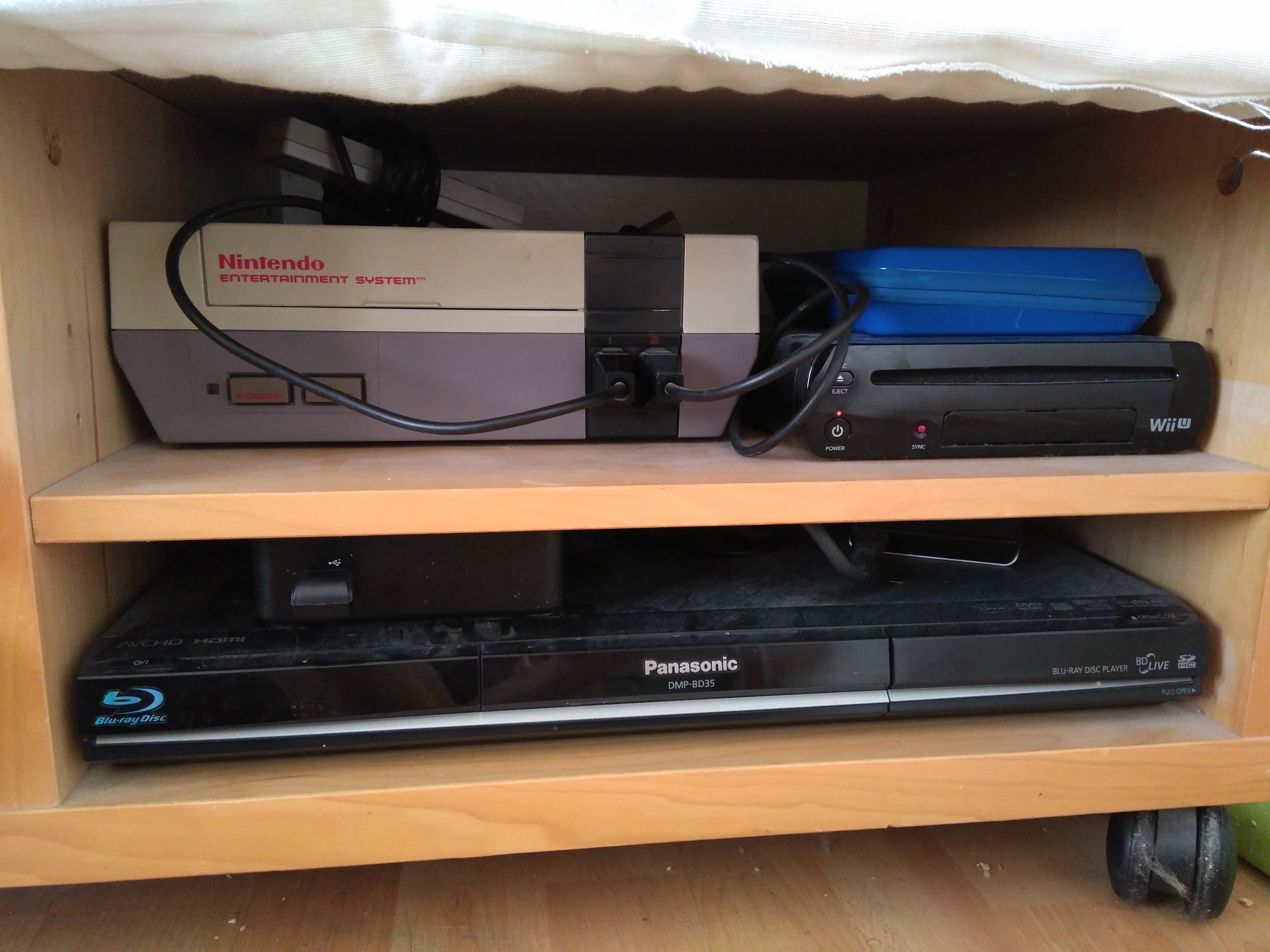

Au total, j’arrive à tout faire tenir dans les trois cases :

Et pour finir, je vous laisse avec un schéma de l’ensemble :

Petite précision : je n’ai pas de commutateur Péritel/RGB, je branche/débranche donc à la main à chaque fois que j’ai besoin.
